Spezialschließzylinder

Spezialschließzylinder sind, wie der Name es schon sagt,

Schließzylinder für spezielle Anwendungen. Das Sortiment an Hebelzylindern, Druckzylindern, Treibriegelzylinder und Schaltzylindern ist riesengroß.
Die Abmessungen eines Profilzylinders entsprechen der DIN-Norm, so das dieser in jedem für Profilzylinder gelochtem
Einsteckschloss montiert werden kann. Spezialschliesszylinder hingegen sind in ihren Abmessungen völlig verschieden, jeder Hersteller von
Schließtechnik kann seiner Fantasie freien Lauf lassen und den Spezialschließzylinder so bauen, wie er am besten für die gedachte Anwendung geeignet ist.
Die folgende Aufstellung soll nur einen kleinen Einblick in die Welt der Spezialschliesszylinder geben, auf Vollständigkeit wird hier kein
Wert gelegt.

Zur Vergrößerung klicken Sie bitte auf Bild oder Abmessungen!

BildAbmessungenBeschreibungHersteller
Spezialschliesszylinder HebelzylinderMaße für Spezialschliesszylinder MK5Universal-Schließhebelzylinder
System MK5
Zylinder Messing
Standard Oberfläche poliert vernickelt, 5 Stiftzuhaltungen, Schließweg
90°, Schlüsselabzug bei geschlossenen Schließhebel, Lieferung,
ohne Schließhebel

Preis auf Anfrage

Spezial-Schliesszylinder SchaltzylinderAbmessungen SchaltzylinderSchaltzylinder .041

Zylinder Messing, Standard Oberfläche poliert vernickelt,
Schaltzylinder mit einer Tast- und einer Schlüsselabzugsstellung
2 Microschalter F477 (Burgess) VAC 250V, Ohmsche Last 5A, Induktive
Last 0,5 A, auch in Schließanlagen integrierbar

Preis auf Anfrage

Abbildung SpezialdruckzylinderMaße Spezial-DruckzylinderDruckzylinder .056

Zylinder Messing, Standard Oberfläche poliert vernickelt,
in Schließanlagen integrierbar, Verriegelung in beiden Endstellungen,
Verriegelungshub 15 mm, Schlüsselabzug bei offen und geschlossen

Preis auf Anfrage

SpezialknaufzylinderSpezialknaufzylinder mit Knauf abschließbarSpezial-Knaufzylinder mit
entkuppelbarem Knauf .534
Eigentlich kein Spezialschließzylinder, aber wegen der Knaufentkupplung
hier aufgeführt,
Zylinder Messing, Oberfläche matt vernickelt, in Schließanlage
integrierbar, Rundknauf mit Griffmulde

Preis auf Anfrage

SpezialtreibriegelzylinderTreibriegel-Zylinder MaßeTreibriegelzylinder .072

Zylinder Messing, Standard Oberfläche poliert vernickelt, nachlaufender
Schliessbart, Schliessbartweg 180°, Schließweg 360°, in Schließanlagen
integrierbar, Befestigung mit 2 Schrauben M4 x 10

Preis auf Anfrage

Spezialzylinder mit Frei/Besetzt AnzeigeMaße Spezialzylinder mit KnaufSpezial-Knaufzylinder 1534,
KNF=7

Mit Anzeigeeinrichtung rot/grün und Notöffnung mit Inbusschlüssel SW5,
Nylon-Rundknauf, Standard Knauffärbung blau, mehrere Farben lieferbar,
Sonderausführung auch mit Münze von außen schließbar,

Preis auf Anfrage

Hebelzylinder SpezialausführungMaße Hebelzylinder SchließanlagenSpezial-Hebelzylinder 2186
System MK5
Durchmesser 21 mm, seitlich abgeflacht auf 17,6 mm, 5 Stiftzuhaltungen,
Zylinder Messing, Zwei Schließhebel-Endstellungen, Schließhebelweg
90°, Schließweg 360°, Befestigung mit Gehäusemutter
M21 x 0,75, Lieferbar für Schließanlagen H und Serienschließungen
in Normalschließung

Preis auf Anfrage

Universal verwendbarer SchließhebelzylinderMaße Schließ-HebelzylinderUniversal-Schließhebelzylinder
211

Durchmesser 23 mm, seitlich abgeflacht, 5 Stiftzuhaltungen,
Schlüsselabzug bei geschlossenem Schließhebel, Schließweg
90°, Schließrichtung bei Bestellung angeben, Lieferumfang
2 Neusilberschlüssel, nur für alte TK5 Anlagen, keine Neuanlagen
Kernstifte aus verschleißfester Sonderbronze

Preis auf Anfrage

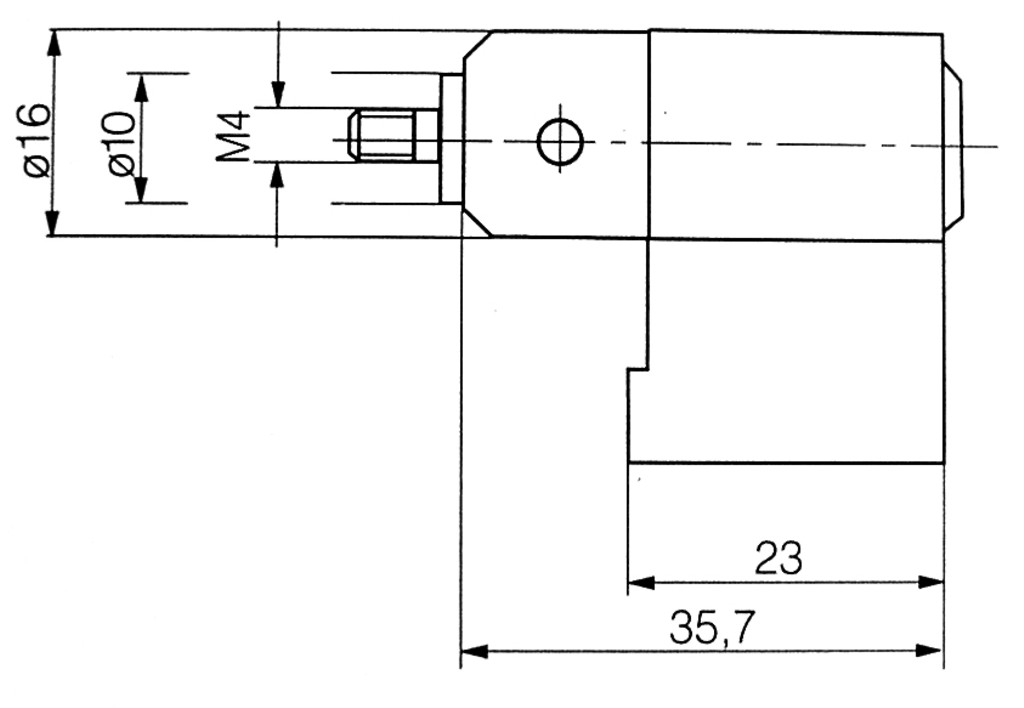

Für universelle Zwecke einsetzbarAbbildung und Maße für UniversalzylinderUniversal-Halbzylinder
.A01
Zylinder Messing unbehandelt, 5 Stiftzuhaltungen, Kegliger Zylinderkernkopf
mit verstärkter Schlüsselführung,
Lieferumfang: 1 Zylinder, 2 Neusilberschlüssel, Nicht für
neue Serienschließungen oder Schließanlagen lieferbar

Preis auf Anfrage

Standard in der SchweizMaße für Schweizer RundzylinderSchweizer Rundzylinder
.C31

Zylinder Messing, Durchmesser 22 mm, 5 Stiftzuhaltungen, Standard
Oberfläche matt vernickelt, Schließbart aus bruchfesten
korrosionsbeständigen Sintermetall, Kegeliger Zylinderkern mit
verstärkter Schlüsselführung

Preis auf Anfrage

SpezialschaltzylinderSpezial-Schaltzylinder DatenSchaltzylinder .457

Zylinder Messing, Standard Oberfläche matt vernickelt,
in Schließanlagen integrierbar, wahlweise bis zu 8 Schalt- bzw. Schlüsselabzugsstellungen
(8 x 45°) durch Aufbohren auf Durchmesser 4,5 mm an den benötigten
Positionen, Länge der Mitnehmerzunge 12 mm

Preis auf Anfrage
