Wendeschlüssel-Schließanlage IKON R10

IKON-Wendeschlüssel-Schließzylinder

Doppelzylinder einer R10 Schließanlage mit Wendeschlüssel



Hochwertiger IKON-Wendeschlüssel-Schließzylinder für Kunden mit hohen Ansprüchen an eine Schließanlage. IKON hat hier unter dem Dach der ASSA ABLOY-Gruppe basierend auf der MT5 Technologie ein Produkt weiter entwickelt, dass hohen Ansprüchen an Sicherheit und Organisation gerecht wird. Der Wendeschlüsselzylinder ist als Einzelschließung wie als Schließanlage lieferbar und deckt eine hohe Bandbreite an verschiedenen Spezialzylindern innerhalb einer Schließanlage ab. Egal ob Doppelzylinder, Halbzylinder, Knaufzylinder, Hebelzylinder, Schaltzylinder, Möbelzylinder, Vorhangschloss, Rohrtresor  für Schlüsseldepot oder Fenstergriff, alles ist lieferbar. Selbst Sonderfälle Profilzylinder mit Zahnrad, Schließzylinder mit Doppelschließbart für Biffar Sicherheitstüren und Sonderfärbungen stellen kein Problem dar.

Technische Details

Um die Sicherheit einer Schließanlage zu gewährleisten ist der Einsatz eines hochwertigen Systems mit Patentschutz auf den Schlüssel notwendig. Die Grundlage beim IKON Wendeschlüsselsystem R10 bilden 3 integrierte Technologien für erhöhte Sicherheit.

  1. Der patentierte R-Clip
  2. Das Teleskopstift-Prinzip
  3. Eine seitliche Sperrwelle

Der R10 Wendeschlüssel besitzt sechs Positionen, fünf davon für die Abfrage der insgesamt 10 Teleskophaltungen. In der sechsten Position befindet sich der patentierte R-Clip zum Abtasten der Spezialzuhaltung. Zusätzlich tasten fünf variierbare Fingerstifte der Sperrleiste die Sperrwellenfräsung des Schlüssel ab.

1. Der patentierte R-Clip

Der R-Clip ist beweglich im Schlüsselschaft gelagert. Er wird vom ebenfalls patentierten Exzenterstift abgetastet.
Er stellt ein Problem dar beim unberechtigtem Kopieren des Schlüssels.
Einen Schlüsselabdruck erstellen und mit Spezialgießmasse einen schwarzen Schlüssel gießen funktioniert nicht, weil der schwarze Schlüssel an dieser Stelle kein bewegliches Teil besitzt. Dadurch ist es nicht möglich den Exzenterstift abzutasten.
Die genaue Funktionsweise des R-Clip ist im Video sehr gut zu sehen.

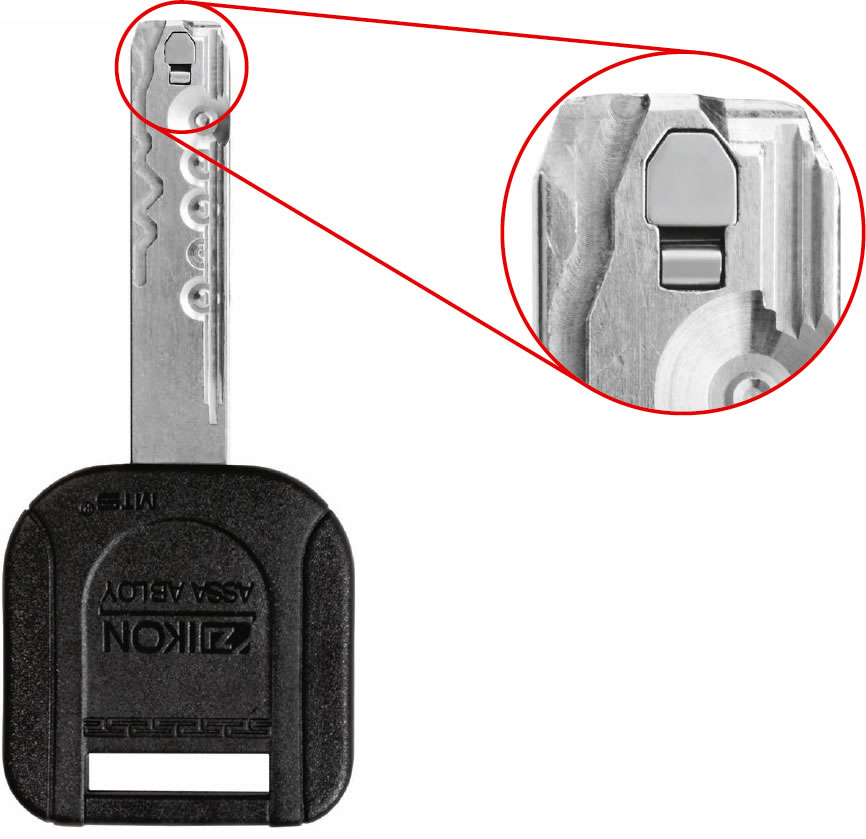

Wendeschlüssel für Schließanlage mit R-Clip
2. Das Teleskopstift-Prinzip

Das Prinzip besteht aus 5 Teleskopstiftpaaren. Jedes Paar hat einen äußeren und inneren Teleskopstift mit unterschiedlichen Längen. Die Bohrmulden im Schlüssel sind entsprechend außen und innen auch unterschiedlich tief. So das bei korrekter Abtastung alle Teleskopstifte auf der oberen Schließebene die gleiche Höhe haben und den Schließvorgang frei geben. ASSA ABLOY hat die bekannte MT5 Technlogie mit zusätzlichen Sicherheitsmerkmalen (R-Clip und Sperrwellenabtastung) weiter entwickelt um höheren Kundenansprüchen gerecht zu werden.

Bohrmulden im Wendeschlüssel
3. Eine seitliche Sperrwelle

IKON hat die Sperrwellentechnologie aus den bereits hauseigenen WSW Wendeschlüsselsystem in das System R10 übernommen und damit eine weiteres Sicherheitsmerkmal in diesen Schließzylinder integriert. Fingerstifte werden beim Einstecken des Wendeschlüssels in die richtige Position gebracht. Nur wenn alle 5 Fingerstifte exakt in die richtige Position gebracht sind, wird der Schließvorgang frei gegeben. Die genaue Funktionsweise können Sie ebenfalls im Video sehr gut verfolgen.



Sperrwellenprofil im Wendeschlüssel
Technische Daten

  • 10 Zuhaltungen = (5 doppelt wirkende Teleskopzuhaltungen) + 1 Exzenterstift
  • + 5 Aktiv wirkende Seitenstifte = Nachschließsicherheit
  • Nach DIN EN 1303 bzw. DIN 18525
  • Hoher Schutz gegen Picking und Schlüsselschlagtechnik
  • Hoher Schutz gegen unerwünschtes Schlüsselkopieren auf Schlüsselkopiermaschinen
  • Wendeschlüsselsystem mit Wellencodierung
  • Anbohrschutz
  • Geschütztes Profil mit Sicherungskarte
  • Optional mit VdS-Zertifizierung
Bohrmuldenschlüssel vom Wendeschlüsselsystem R10
Bereitstellung von Video- und Bildmaterial mit freundlicher Genehmigung der ASSA ABLOY Sicherheitstechnik GmbH
